SolarDiverter - Gestor de Excedentes Fotovoltaicos para ESP32

O QUE É O SOLARDIVERTER?

Mais do que um simples desvio de energia solar

Controlo inteligente da sua energia — desde o excedente solar até ao aquecimento eficiente de água por horários e tarifários

Controlo do Excedente Solar

Deteta em tempo real a energia solar excedente e desvia-a para cargas controláveis (resistência de termoacumulador, termossifão, resistências de apoio a bombas de calor, aquecedores a óleo), maximizando o autoconsumo e evitando a injeção na rede.

Aquecimento por Horários e Temperatura

Com sonda de temperatura, o SolarDiverter monitoriza e controla o aquecimento da água com base em horários e dias definidos. Define temperaturas mínimas e máximas e garante conforto sem desperdício.

Gestão Inteligente por Tarifário

Suporta tarifários bi-horários e tri-horários. Configure o seu sistema de acordo com o período tarifário mais económico e ativa automaticamente o aquecimento na hora certa — solar quando possível, elétrico na tarifa mais baixa.

PORQUE É DIFERENTE

Não é apenas mais um gestor de excedentes

Transforma cada watt excedente em energia útil — com modulação dinâmica, segura e inteligente. Muito além do simples liga / desliga.

Modulação PWM proporcional

Ajusta a potência entregue à carga em tempo real, proporcional ao excedente solar disponível. Sem desperdício, sem injeção na rede.

Controlo inteligente por temperatura

Sondas DS18B20 medem a temperatura da água e do TRIAC. Aquece até ao alvo, protege o hardware e evita ciclos desnecessários.

Agendamentos por tarifário Bi/Tri

Programações otimizadas para tarifários bi e tri-horários: solar quando há sol, rede só na tarifa vazio. Poupança real na fatura.

Modo Boost temporizado

Aquecimento forçado por tempo definido a partir da Web UI ou do Home Assistant — útil em dias nublados ou consumo extra.

FUNCIONALIDADES

Novidades da Versão 1.1.1

Lançada em Abril de 2026

4 Canais PWM

Controlo independente por canal
Rampa suave configurável
Proteção térmica TRIAC
Min/Max duty ajustável

Controlo de Temperatura

4 sensores DS18B20
Histerese ajustável
Ativação automática
Proteção de TRIAC

Home Assistant

Integração MQTT completa
Tópicos configuráveis
Comandos remotos
Automatizações avançadas

Melhorias Técnicas

Peak Shaving integrado
PWM otimizado
Interface Web 6 idiomas
Display OLED suportado

WiFi Dual

Rede principal + backup, modo AP para configuração, IP estático ou DHCP.

4 Agendamentos

Programações com controlo de temperatura, dias da semana e PWM fixo.

Proteções

Thermal cutoff, data timeout, proteção de fase e peak shaving automáticos.

Anti-Legionella

Temperatura mínima de segurança da água com histerese configurável.

Prioridade Bateria

Modo prioridade bateria para inversores híbridos com threshold configurável.

Proteção Trifásica

Limitação por fase do diverter, potência máxima por fase (3680W default).

CAPTURAS DE ECRÃ

Galeria de Funcionalidades

Explore todas as funcionalidades do SolarDiverter através da interface Web.

Monitorização

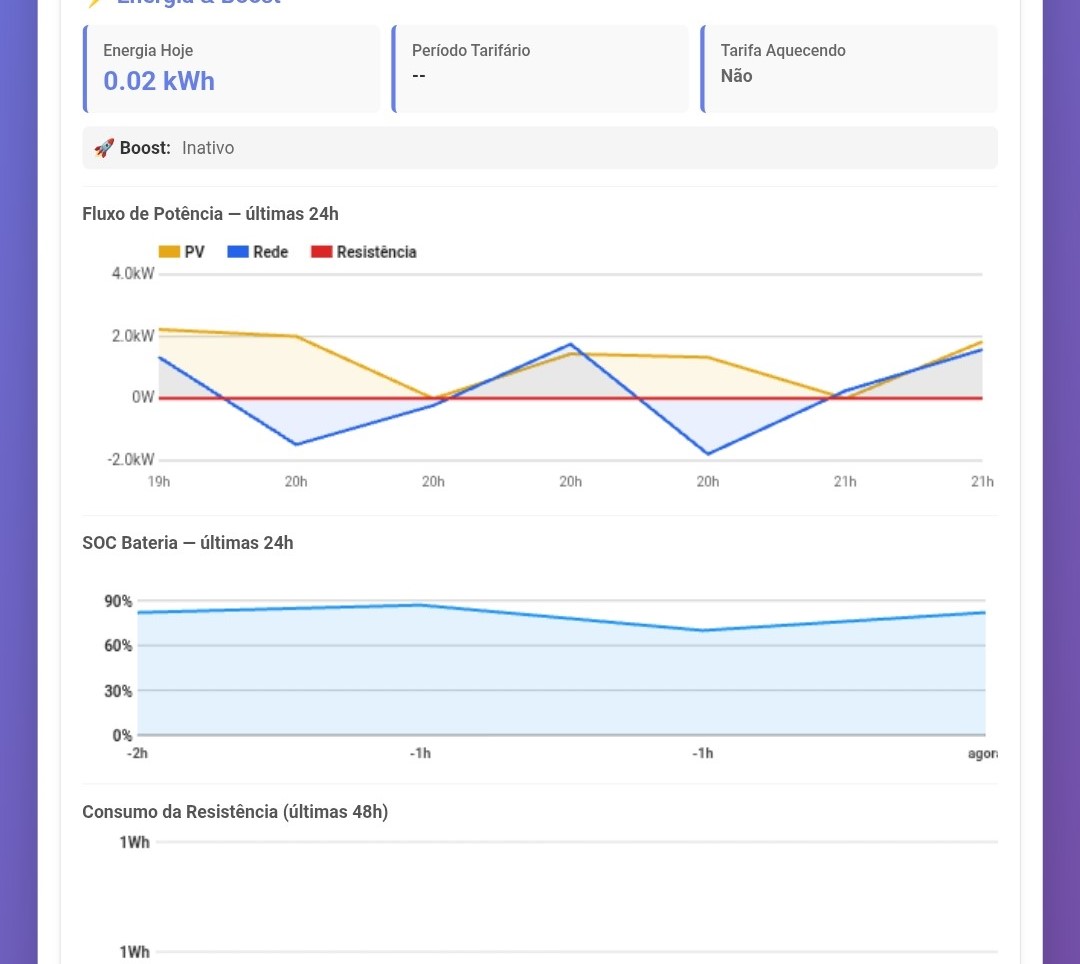

Status e gráficos de energia e consumo

SolarDiverter — Visão do sistema e modo Boost temporizado na versão Pro

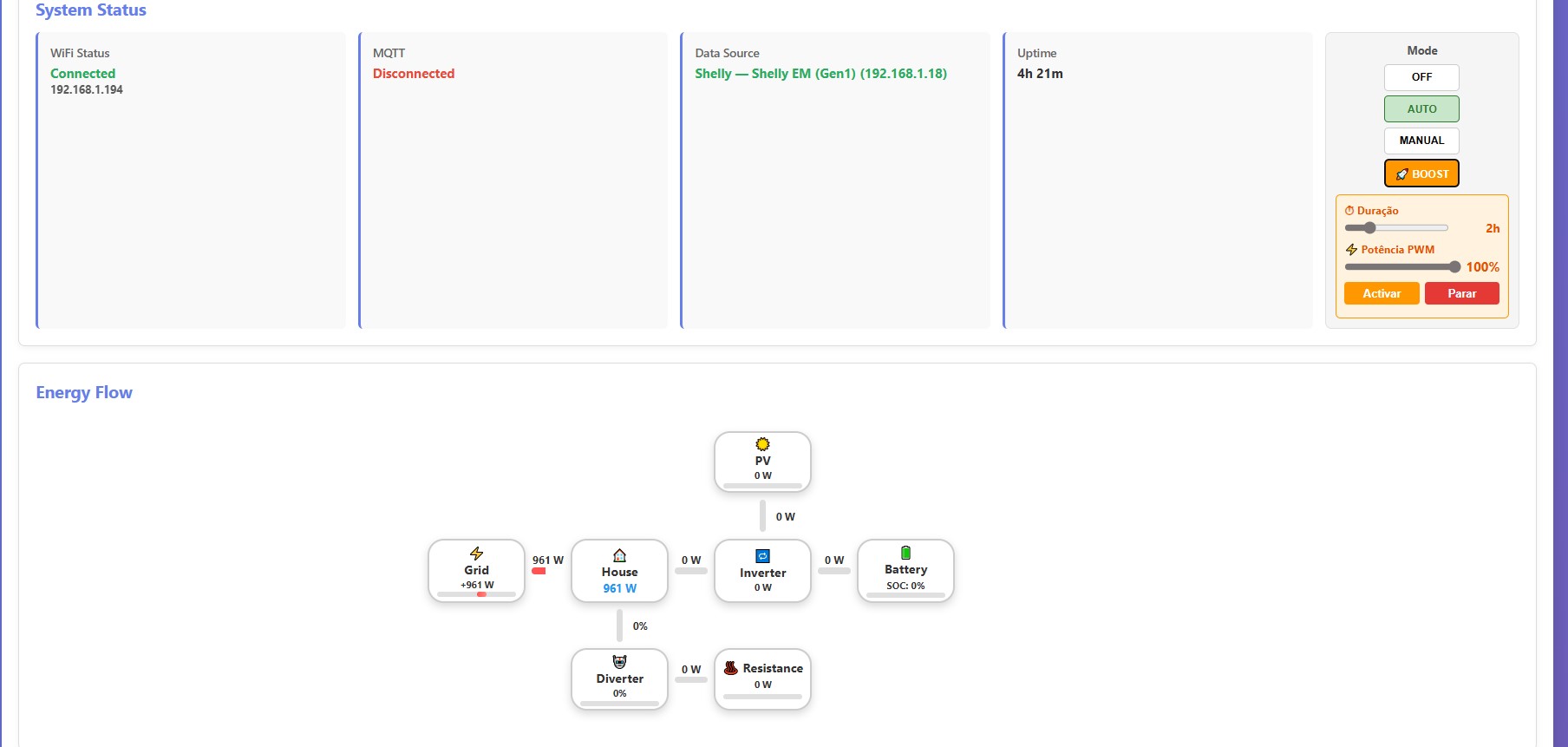

Visão do sistema e modo Boost temporizado (PRO)

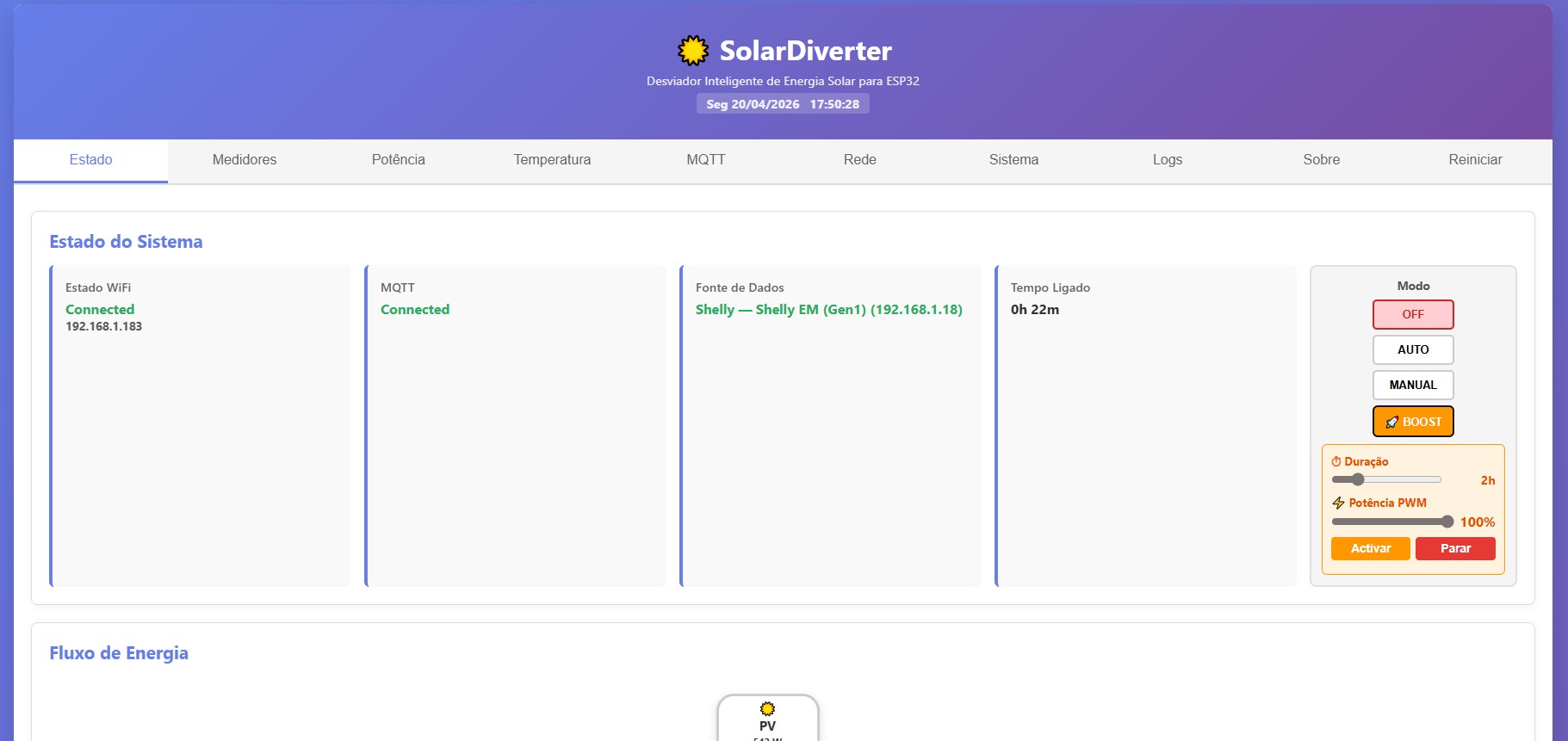

Modo Boost temporizado na versão Pro

Configuração de Potência

SolarDiverter — 4 canais PWM independentes

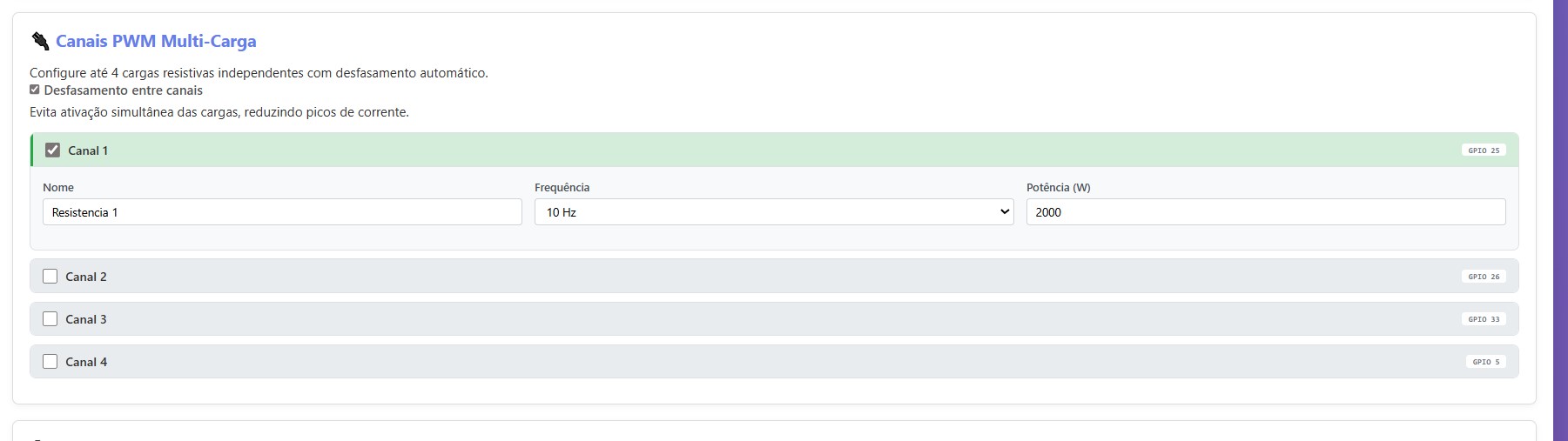

4 canais PWM independentes (PRO)

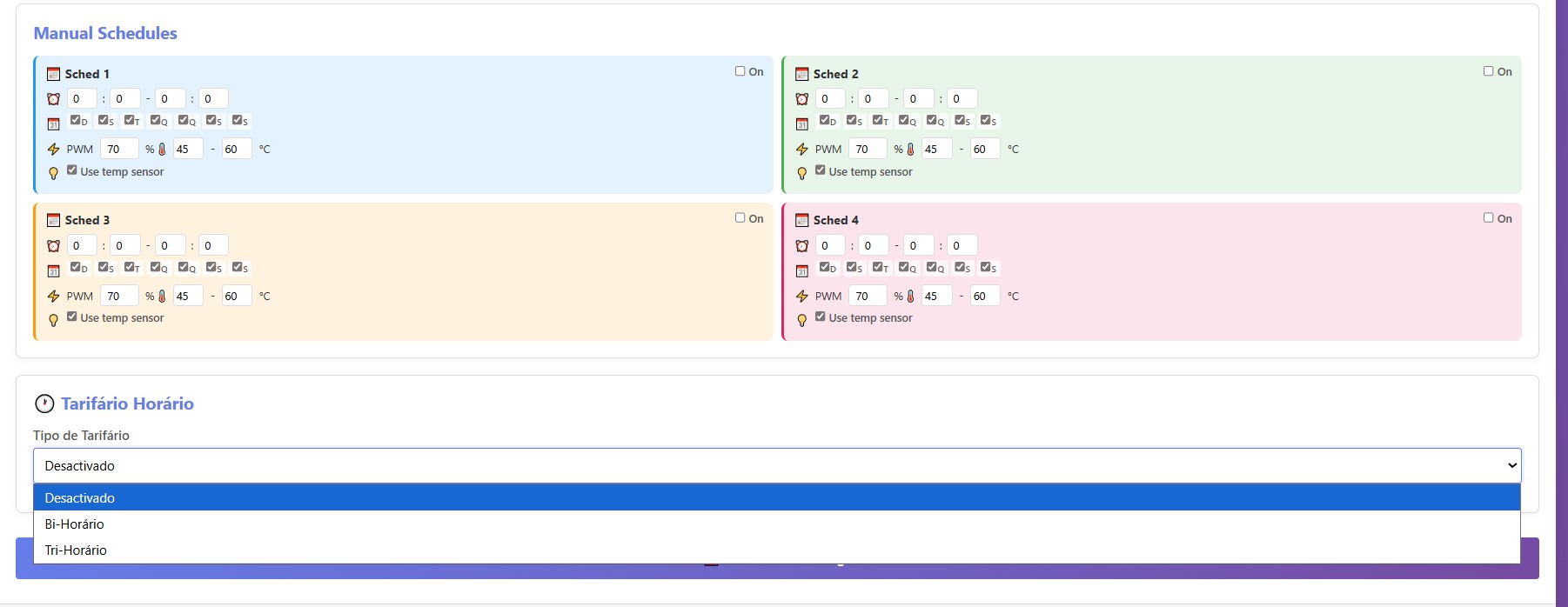

SolarDiverter — Até 4 agendamentos horários e funções para tarifários de energia

Até 4 agendamentos horários e funções para tarifários (PRO)

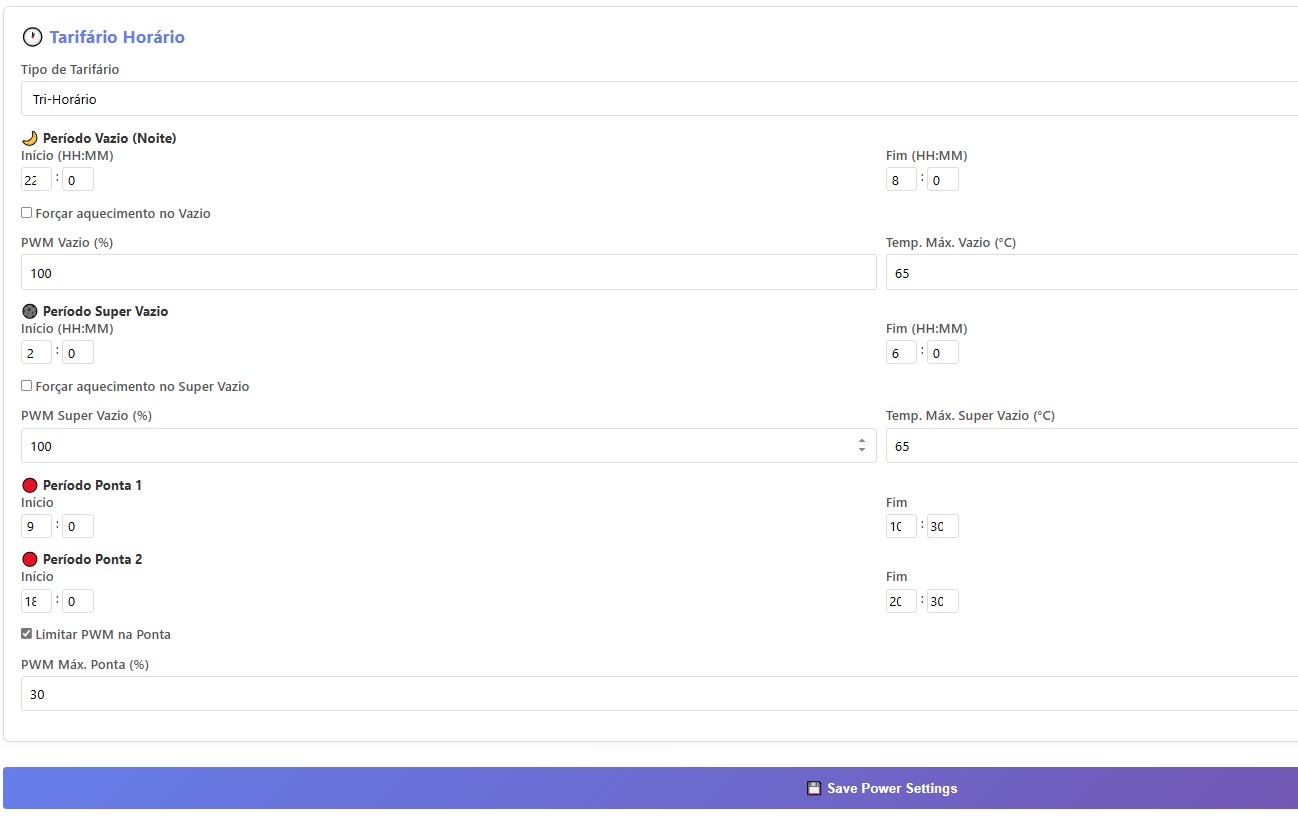

Configuração de tarifários de energia

Modbus & Fonte de Dados

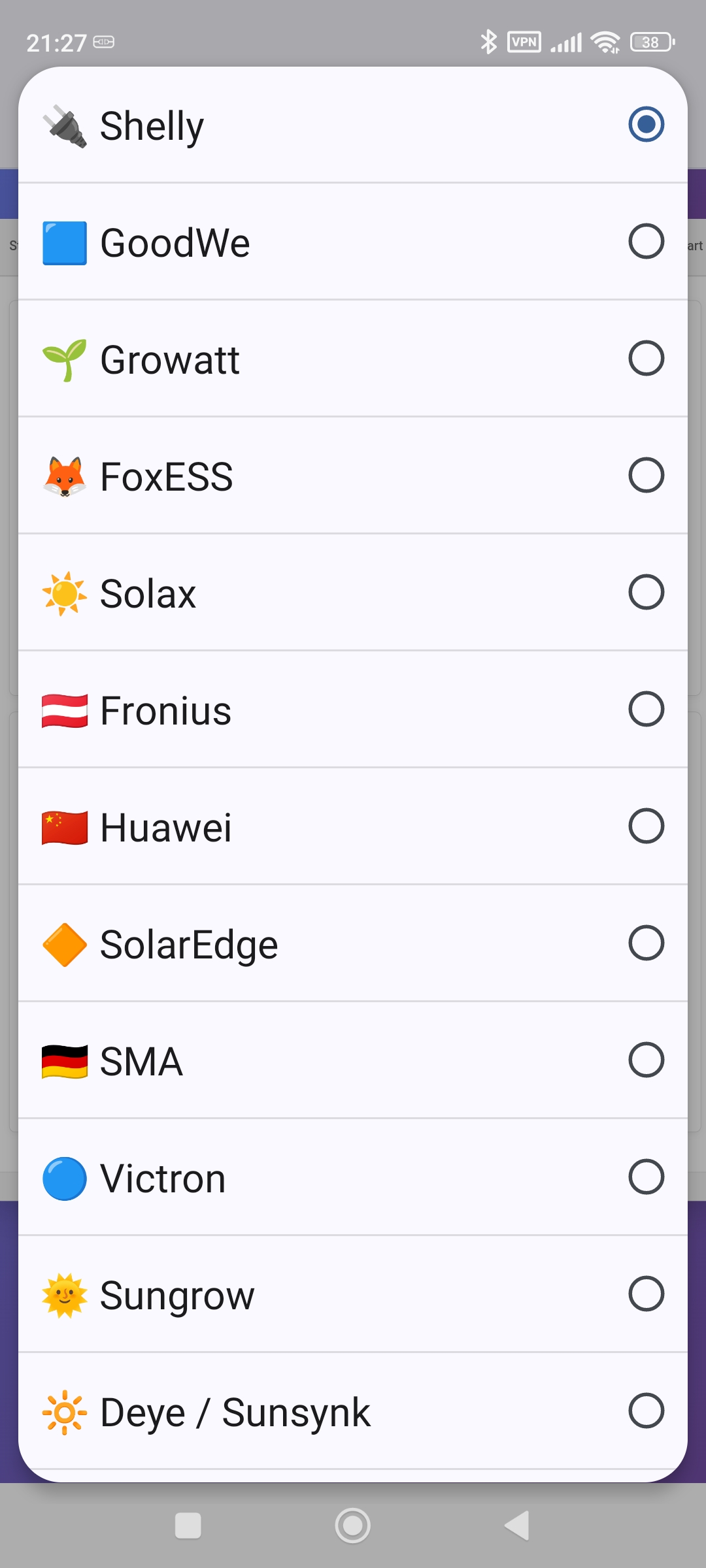

Seleção da fonte de dados

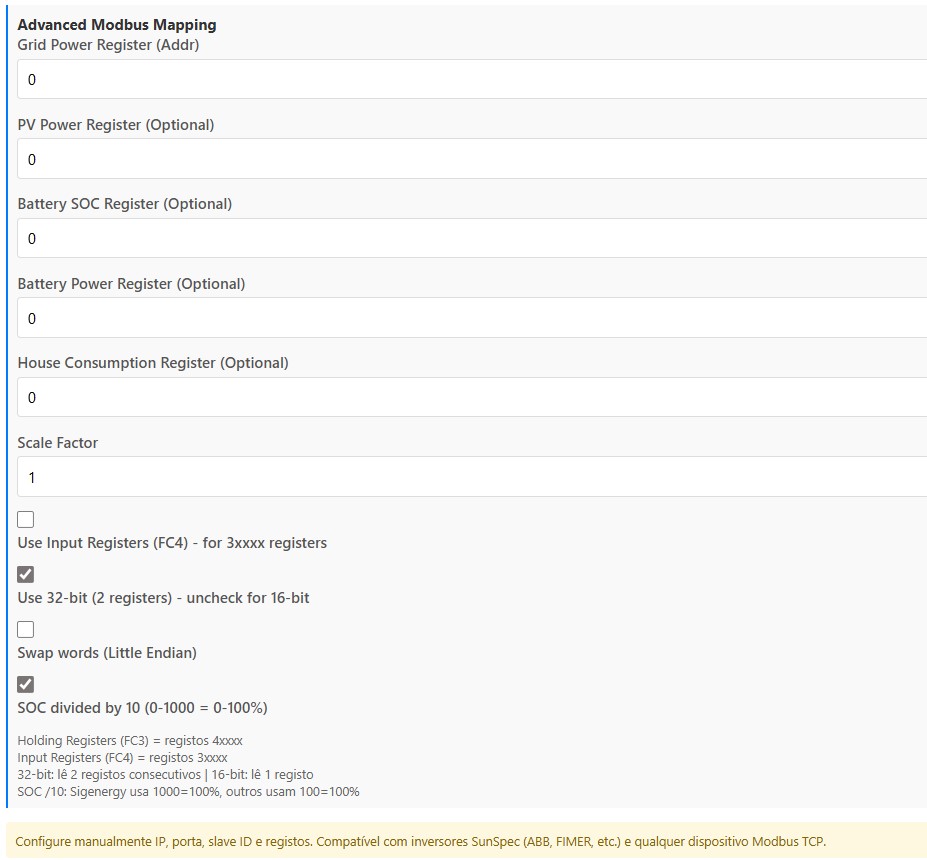

SolarDiverter — Configurações por ModBus na versão Pro com Modbus Scan

Configurações ModBus na versão Pro com Modbus Scan

SolarDiverter — Modbus Scan auto-discovery

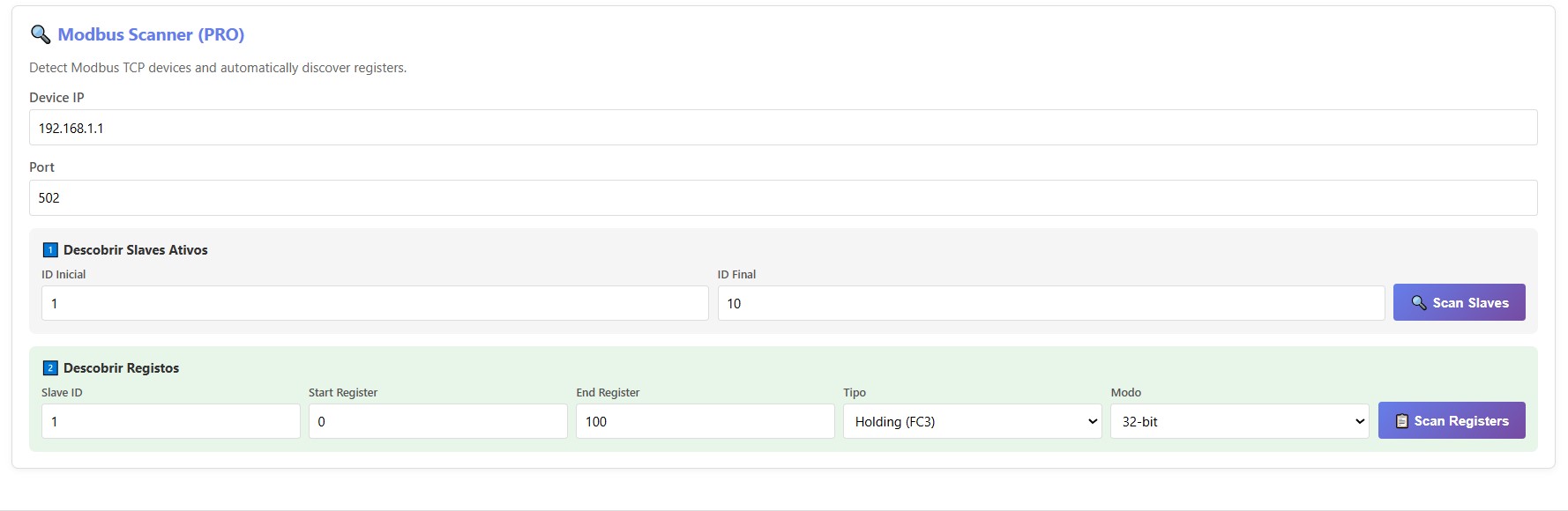

Modbus Scan — auto-discovery de dispositivos

MQTT, Home Assistant & Rede

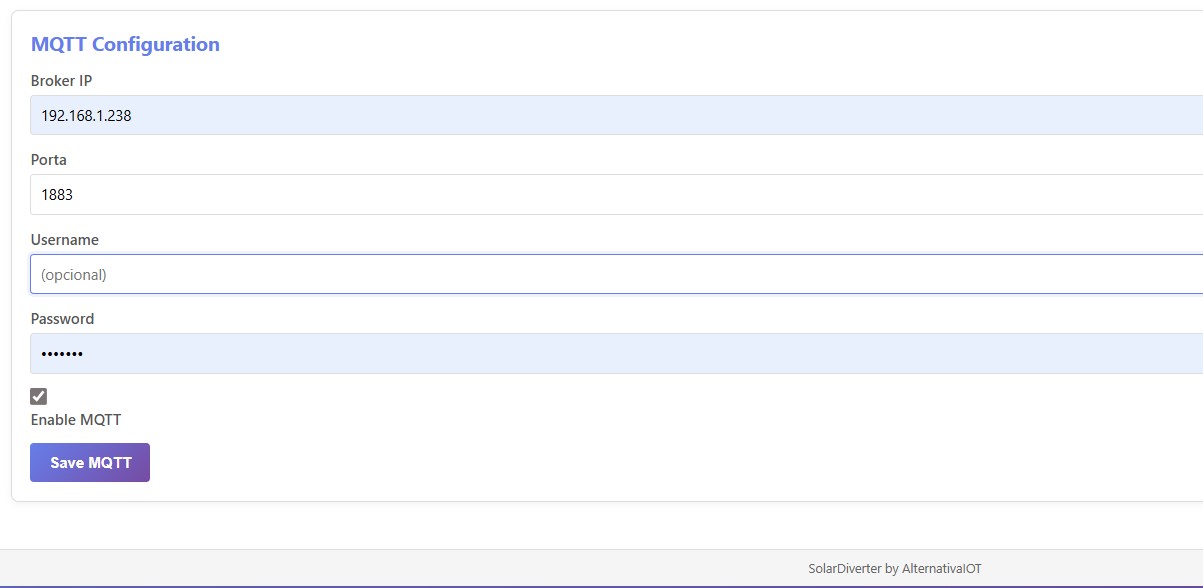

Configuração MQTT

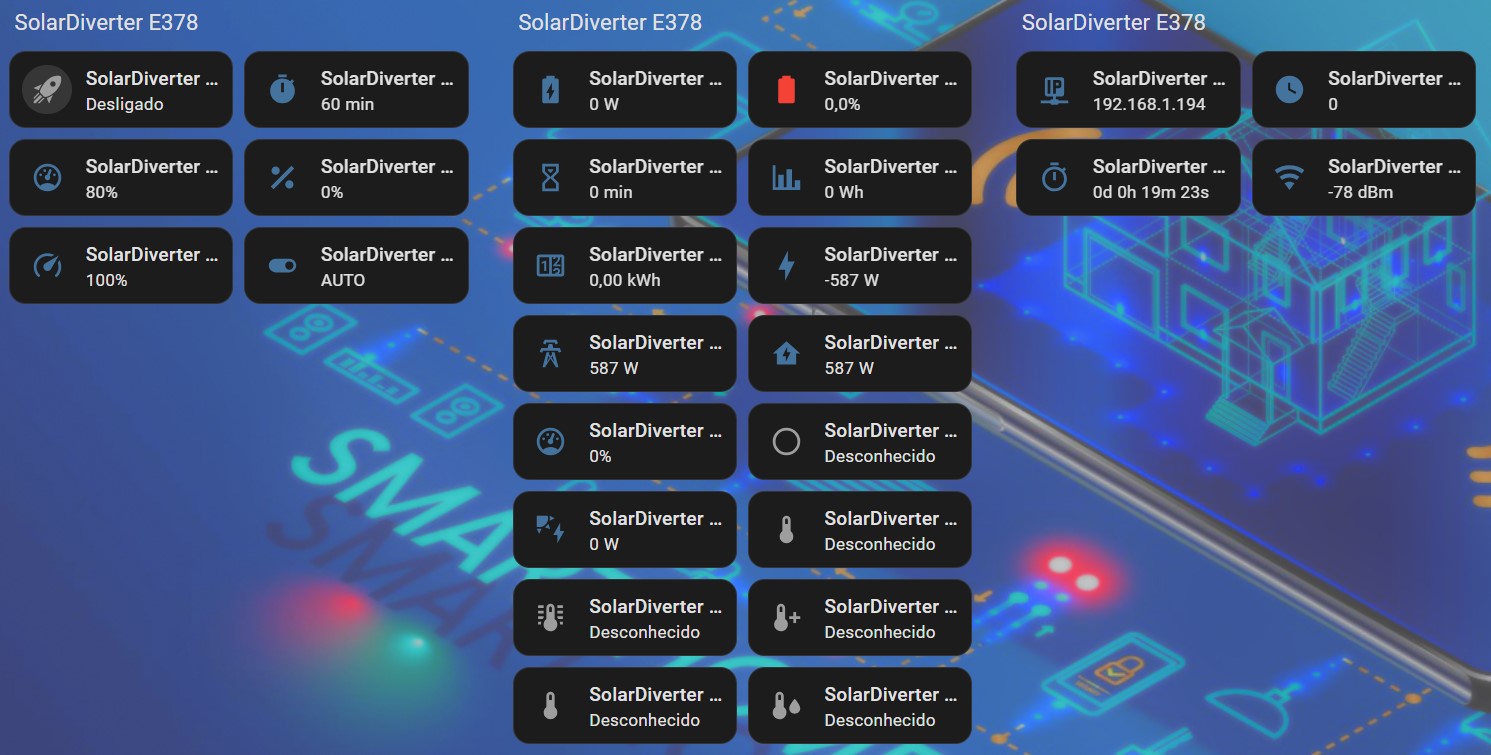

MQTT Discovery e comandos no Home Assistant

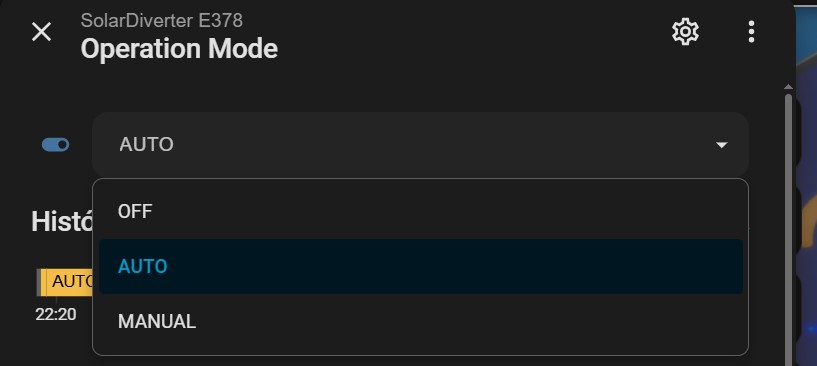

Comandos no Home Assistant

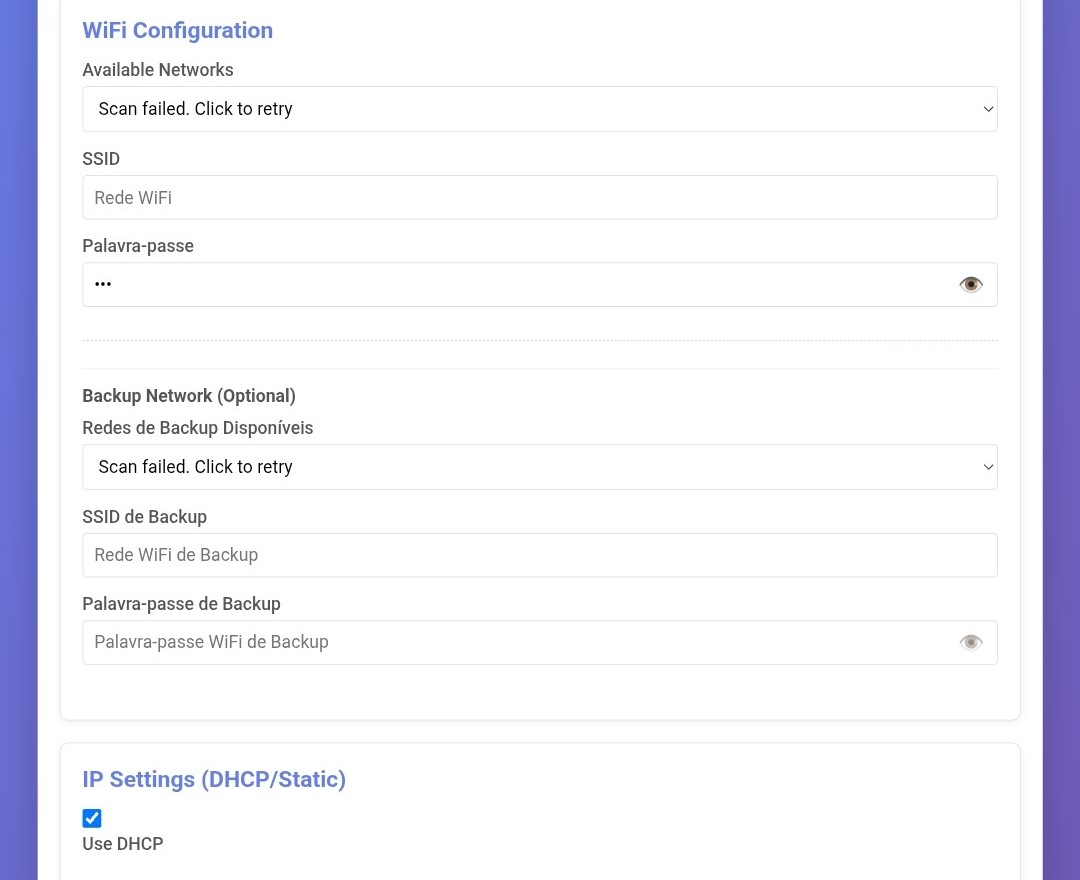

Duas redes WiFi suportadas, uma de fallback

Sistema & Configuração

SolarDiverter — Temperaturas de segurança para água e contra sobreaquecimento de hardware

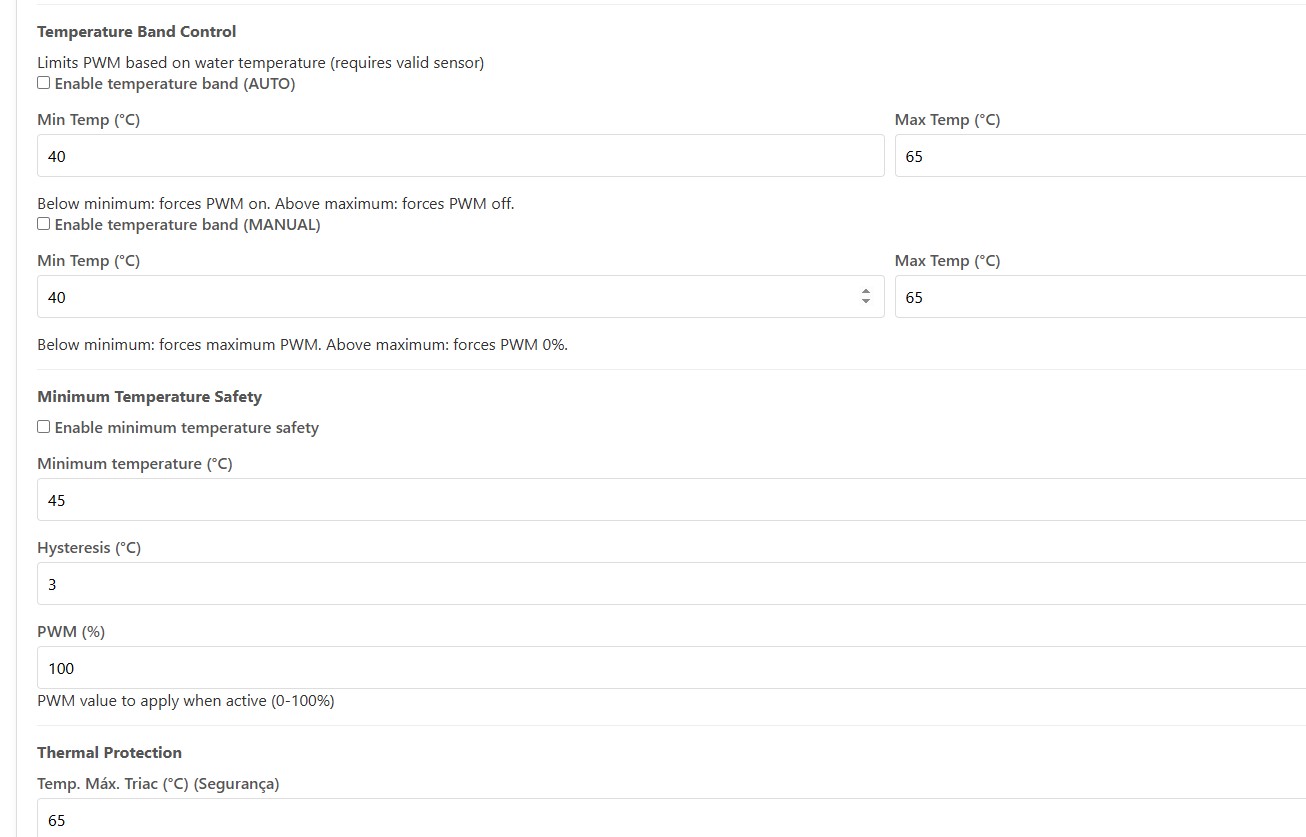

Temperaturas de segurança — água e TRIAC (requer sonda junto ao TRIAC)

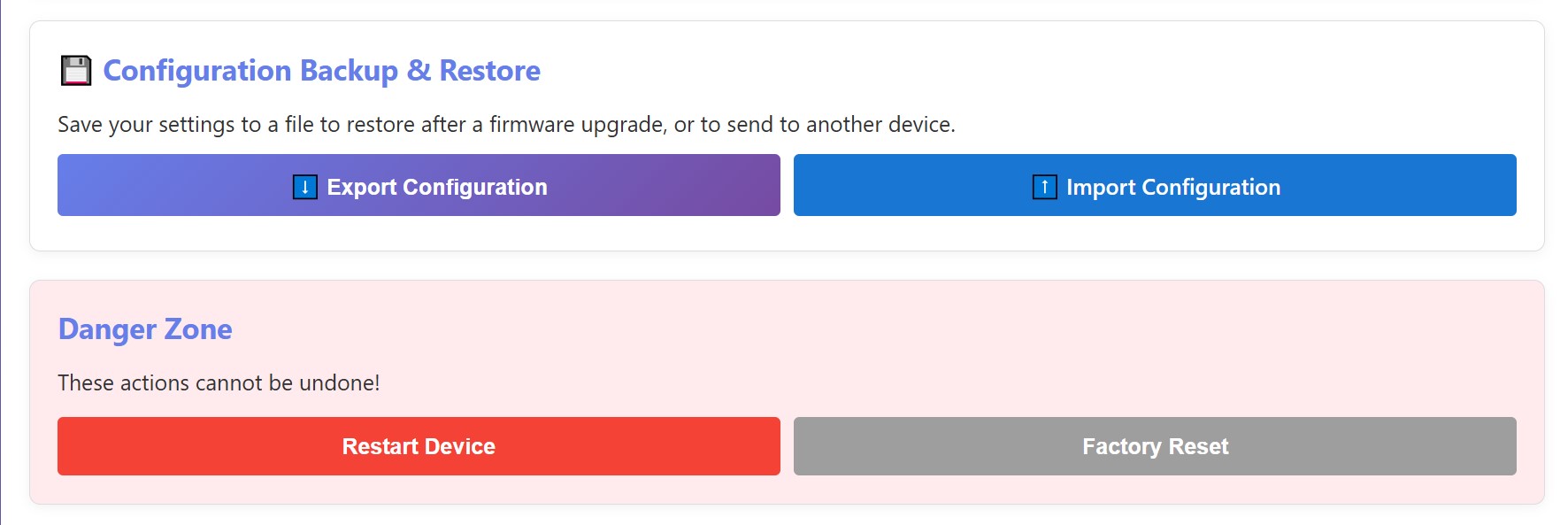

Guardar e upload de configurações

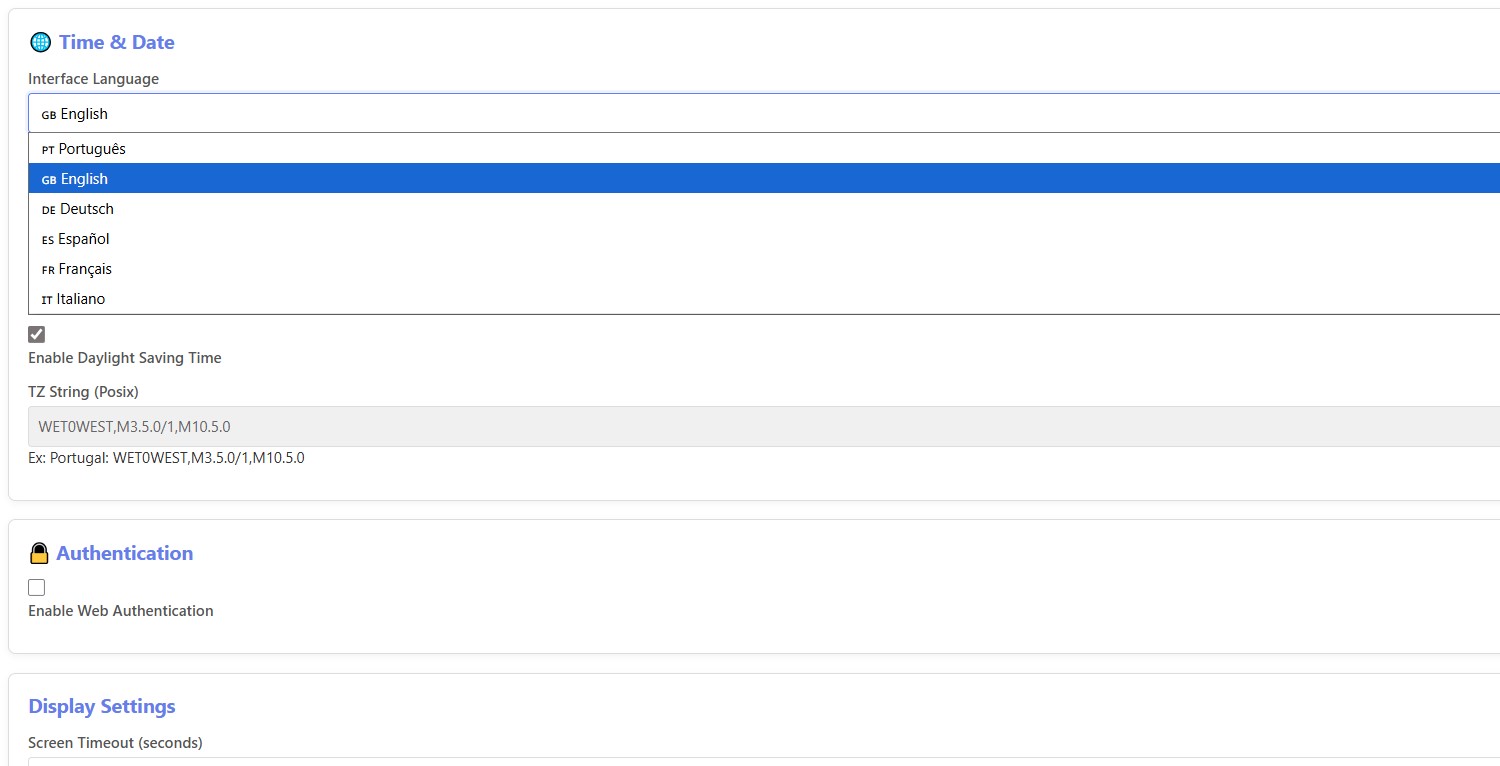

Seleção de idioma da interface

COMPATIBILIDADE

Hardware Compatível

Compatível com mais de 27 inversores e medidores diferentes

9 testados

20 em breve

29 total

Smart Meters HTTP · RPC · SSE

✓Shelly EMHTTP
✓Shelly 3EMHTTP
✓Shelly EM Gen3HTTP/RPC
NEWShelly Pro 3EMHTTP/RPC
NEWShelly Pro EM 50HTTP/RPC
✓Onofre HANHTTP/SSE
NEWEasyHAN / EDPHTTP/SSE
NEWEnphase EnvoyHTTP
NEWFroniusSolar API

Inversores Solares Modbus TCP · Modbus RTU

✓GoodWe ET/EHModbus TCP
✓Solax X1 WiFiModbus TCP
✓Solax X1 RS485Modbus RTU
✓Deye HybridModbus TCP
NEWHuawei SUN2000Modbus TCP
NEWSolarEdgeModbus TCP
NEWSMA Sunny BoyModbus TCP
NEWFoxESS H1/H3Modbus TCP
NEWGrowatt SPH/TLModbus TCP
NEWVictron CerboModbus TCP
NEWSigenergyModbus TCP
NEWSungrow SH/SGModbus TCP
NEWSofar / ZCSModbus TCP
NEWSolis / GinlongModbus TCP
NEWSolplanetModbus TCP

RTU & Integrações Modbus RTU · MQTT · HTTP

NEWSDM120 / DDS238Modbus RTU
NEWSDM230 / SDM630Modbus RTU
✓MQTTCustom Topics
NEWFreeDSHTTP
NEWFreePocketHTTP

ESPECIFICAÇÕES

Hardware ESP32

Baseado no ESP32-WROOM-32 / 32U

Especificações

Microcontrolador	ESP32-WROOM-32 / 32U
Flash	Mínimo 4MB
RAM	320KB
Saídas PWM	4 canais independentes
Sensores	4x DS18B20 (OneWire)
Display	OLED SSD1306 (I2C)
Comunicação	WiFi, MQTT, Modbus RTU/TCP

Pinout GPIO

PWM Canal 0	GPIO 25
PWM Canal 1	GPIO 26
PWM Canal 2	GPIO 33
PWM Canal 3	GPIO 5
OneWire (DS18B20)	GPIO 2
OLED SDA / SCL	GPIO 4 / 15
Modbus TX / RX	GPIO 17 / 16
Botão	GPIO 0

INSTALAÇÃO

Primeiros Passos

Do flash ao funcionamento em minutos

1

Flash do Firmware

Alimente o ESP32 via USB. Use o Web Flasher ou os scripts incluídos para instalar o firmware.

2

Ligar ao WiFi

Ligue-se à rede WiFi "SolarDiverter-Setup" (sem password) e abra 192.168.4.1

3

Configurar

Configure a rede WiFi doméstica, selecione o medidor de energia e ajuste a potência nominal.

4

Desviar Energia

O sistema monitoriza o excedente solar e ajusta automaticamente a potência PWM em tempo real.

Reset de Fábrica: Pressione o botão GPIO0 durante 10 segundos no arranque para repor as definições de fábrica.

TRANSFERÊNCIAS

Pronto para Começar?

Descarregue a última versão e comece a gerir os seus excedentes solares.

Descarregue a versão que melhor se adapta ao seu projeto. Ambas são gratuitas.

⚠️ Versões em fase BETA — testadas mas em desenvolvimento ativo. Use com precaução e reporte erros.

LITE

SolarDiverter LITE

v1.1.1 BETA

Ideal para uma única carga resistiva. Interface completa com wizard de configuração e atualizações OTA.

1 Canal PWM
PWM Auto: 80% máx.
1 Agendamento (sem temp.)
27+ Medidores suportados
MQTT / Home Assistant
Sensores de temperatura
Interface Web completa + Wizard
Atualizações OTA via WiFi
4 Canais PWM
4 Agendamentos
Phase Shift entre canais
Proteção de fase (Shelly 3EM)
Modbus avançado (32 registos)
Modbus Scanner (auto-discovery)
Modbus Universal JSON

firmware_lite.bin

spiffs.bin

bootloader.bin + partitions.bin

Transferir LITE (.zip)

Recomendado

SolarDiverter PRO

v1.1.1 BETA

Para múltiplas cargas com controlo avançado. Phase shift, Modbus estendido e partição expandida de 3MB.

4 Canais PWM independentes
27+ Medidores suportados
MQTT / Home Assistant
4 Agendamentos c/ temperatura
Sensores de temperatura
Phase Shift entre canais
Proteção de fase (Shelly 3EM)
Modbus avançado (32 registos, 32-bit)
Modbus Scanner (auto-discovery)
Modbus Universal JSON
Partição expandida 3MB
Atualizações OTA via WiFi
Wizard de configuração
Requer chave de ativação (Chip ID)

firmware_pro.bin

spiffs.bin

bootloader.bin + partitions.bin

Transferir PRO (.zip)

Ver Documentação

LICENCIAMENTO

Modelo de Licenciamento

Uso pessoal livre — desenvolvimento susténtavel

LITE

SolarDiverter Lite

Gratuito

Versão gratuita destinada exclusivamente a uso pessoal e não comercial. Inclui o firmware completo com algumas funcionalidades avançadas desativadas.

Firmware completo com funcionalidades limitadas
Ativação gratuita por email
Uso pessoal e privado
Redistribuição proibida
Sem suporte obrigatório

Após ativação gratuita, desbloqueia:

Limites removidos: mais sondas de temperatura e PWM sem restrições
Até 2 agendamentos com seleção de dias da semana
MQTT com HA Discovery e controlos no Home Assistant

Ativação gratuita mediante pedido direto por email

PRO

SolarDiverter Pro

Licença paga

Desbloqueia todas as funcionalidades avançadas. Licença digital associada ao chipID — não transferível.

Controlo de potência inteligente e adaptativo
Funções avançadas por tarifário bi/tri-horário (poupança na fatura)
Gráficos de potência e energia em tempo real
MQTT com HA Discovery e controlos no Home Assistant
OTA não disponível (firmware excede limite da partição)

A

Hardware plug‑and‑play

Dispositivo enviado com licença Pro já ativada. Sem necessidade de ativação.

B

Kit DIY com ESP incluído

Kit com ESP32 identificado. Chave gerada antes do envio — firmware arranca em modo Pro.

C

Ativação em hardware próprio

Forneça o chipID do seu ESP32 e adquira a chave Pro. Licença válida para um único dispositivo.

Sobre a Chave Pro

Digital e associada a um chipID único
Não pode ser transferida para outro dispositivo
Não pode ser copiada, partilhada ou redistribuída
Tentativas de engenharia reversa ou bypass são proibidas

Funcionalidades por estado de ativação

O firmware funciona em três estados — antes da ativação (modo restrito), LITE ativada (gratuita, mediante pedido por email) e PRO ativada (paga, chave por chipID). A tabela abaixo resume o que muda em cada estado.

Funcionalidade	Não ativada	LITE ativada	PRO ativada
Canais PWM físicos	1	1	4
PWM manual (slider)	60%	100%	100%
PWM automático (excedente)	60%	100%	100%
Agendamentos horários	Limitados	2	4
Tarifário Bi/Tri-horário	Não	Não	Sim
Sensor água + proteção TRIAC	Sim	Sim	Sim
Sensor ambiente / extra	Não	Sim	Sim
Modbus + Scanner auto-discovery	Não	Não	Sim
MQTT / Home Assistant	Parcial	Completo	Completo
Boost temporizado	Não	Sim	Sim

A versão LITE é gratuita mas requer ativação por chave digital — basta pedir através do formulário de contacto. A chave PRO é gerada com base no Chip ID do ESP32 e válida apenas para esse dispositivo.

Resumo do Modelo de Licenciamento

Versão	Preço	Ativação	Uso	Redistribuição
LITE	Gratuita	Por email	Pessoal	Proibida
PRO hardware	Paga	Já ativada	Pessoal	Proibida
PRO kit	Paga	Já ativada	Pessoal	Proibida
PRO chave	Paga	Por chipID	Pessoal	Proibida

O SolarDiverter é disponibilizado para uso pessoal e privado. Qualquer forma de utilização comercial, revenda, redistribuição, modificação ou integração em produtos destinados à venda é proibida sem autorização prévia por escrito.
